Si en la siguiente tabla no encuentra la potencia a compensar y/o la configuración que usted desearía, consúltenos directamente porque Semicode también ofrece la posibilidad de realizar armarios de compensación de reactiva a medida.
| Referencia | Reactiva 400V (kVAr) | Corriente 400V (A) | Nº bancos (kVAr) | Nº bancos | Dimensiones ALxANxPROF (mm) | ||
|---|---|---|---|---|---|---|---|
| 2.1 | 5.2 | 10.3 | |||||
| SC-PFC111-18 | 18 | 25.45 | 1 | 1 | 1 | 3 | 1400x600x400 |
| SC-PFC221-25 | 25 | 35.98 | 2 | 2 | 1 | 5 | 1400x600x400 |
| SC-PFC231-30 | 30 | 43.46 | 2 | 3 | 1 | 6 | 1400X600X400 |
| SC-PFC132-38 | 38 | 55.33 | 1 | 3 | 2 | 6 | 1400X600X400 |
| SC-PFC114-49 | 49 | 70.21 | 1 | 1 | 4 | 6 | 1400X600X400 |
| SC-PFC443-60M | 60 | 86.88 | 4 | 4 | 3 | 11 | 1400X1200X400 |
| SC-PFC444-71M | 71 | 101.8 | 4 | 4 | 4 | 12 | 1400X1200X400 |
| SC-PFC246-87M | 87 | 125.54 | 2 | 4 | 6 | 12 | 1400X1200X400 |
| SC-PFC237-92M | 92 | 132.98 | 2 | 3 | 7 | 12 | 1400X1200X400 |

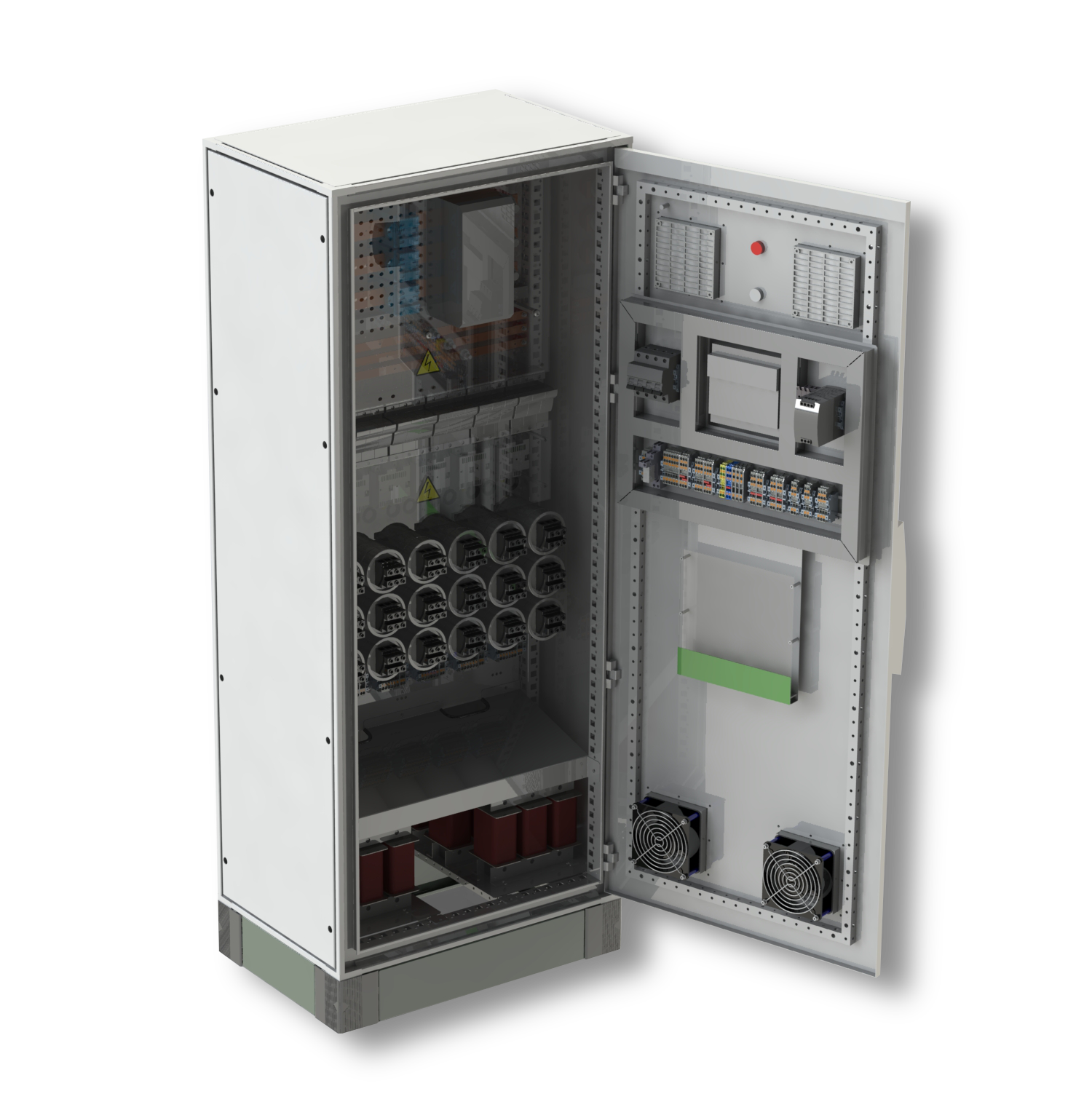

La serie SC-PFC está formada por baterías de condensadores con contactores estáticos (tiristores) y reactancias. Estos equipos permiten realizar maniobras de forma rápida y son muy adecuados para instalaciones con cargas rápidas y / o dinámicas (soldadura, motores, ascensores, climatización, oficinas, etc).
Además, al incorporar reactancias en serie pueden compensar la energía reactiva en redes con alto contenido de armónicos donde existe un riesgo de resonancia, bloqueando el paso de los armónicos al condensador y eliminando riesgos de sobrecorrientes y sobretensiones por resonancias. La conexión y desconexión de las baterías de condensadores se produce en el momento que la corriente de los tiristores pasa por cero en cada fase. De esta manera se evitan picos y transitorios dañinos para los condensadores.
La serie SC-PFC se caracteriza principalmente por su fácil instalación, debido a que los equipos han estado configurados y testeados previamente en fábrica. También disponen de un amplio espacio para el cableado de conexión y su diseño permite la posibilidad de la entrada y salida de cableado por los laterales, la parte inferior e superior para facilitar la instalación del equipo. Por ultimo cabe destacar que estos equipos se conectan en serie con la acometida e incorporan dentro un embarrado con tres trasformadores de corriente y un seccionador, para facilitar la instalación del equipo y permitir maniobras de mantenimiento.
Este controlador es idóneo para la corrección de reactiva y el uso de contactores estáticos. Además, ofrece la gran ventaja de poder añadir módulos de expansión para poder ofrecer más servicios. Las principales características del controlador son su fiabilidad, la capacidad de trabajar en todas las condiciones y la capacidad para detectar las condiciones de funcionamiento críticos y todo esto para proteger el sistema de corrección de factor de potencia. Por ultimó cabe destacar que dispone de un control dinámico, que equilibra el uso de los bancos para balancear la vida de los condensadores.
